              ?MOS J-K管觸發器工作原理及設計考慮詳解分析

              信息來源: 時間:2020-11-11

              MOS J-K管觸發器工作原理及設計考慮詳解分析

              MOS J-K 觸發器工作原理

              在上述主從R-S觸發器的基礎上,再作些改進,就構成如圖3-7的J-K盡觸發器。MOS J-K管觸發器

              J-K觸發器也包括主觸發器和從觸發器,但區別于一般R-S主從觸發器。它的特點是:從觸發器的兩個輸出端Q和image.png,分別引回到image.png管的柵極,并由原來R-S觸發器的S端改為J輸入端,R輸入端改為K輸入端。因此在J-K觸發器里,不僅從觸發器要受到主觸發器的控制,而主觸發器也要受到從觸發器的控制。MOS J-K管觸發器這樣改進以后,J-K觸發器就比R-S觸發器具有更完備的邏輯功能。下面進一步討論它的工作原理。


              當時鐘脈沖image.png由“1”變成“0”(即image.png由“0”變成“1”)時,主觸發器的狀態不變,從觸發器變成與主觸發器相同的狀態。當時鐘脈沖image.png由“0”變成“1”時,從觸發器的狀態不變。主從觸發器的狀態變化可以分成以下四種不同的情況來討論(參閱圖3-7(a)真值表)。

              MOS J-K管觸發器,

              ①J、K兩個輸入端都是“0”。這時image.png都截止,把輸出端image.pngimage.png對地的通道截斷,所以主觸發器的狀態不變。MOS J-K管觸發器,當時鐘脈沖image.png由“1”變成“0”,從觸發器的狀態也不變。例如原狀態為“0”(主觸發器和從觸發器都為“0”),當image.png時,主觸發器的“0”傳給從觸發器,所以,從觸發器的狀態仍然是“0”。


              ②J和k兩個輸入端都是“1”。這時image.png都導通。由于image.png的柵極是接從觸發器的輸出端的image.pngimage.png的,所以總有一個導通。假如原狀態為“0”,即image.png,則image.png截止,image.png導通。當時鐘脈沖image.png由“0”變到“1”時,image.png導通。于是image.png一路全導通,而image.png一路不導通。這樣就使導通的一路輸出端image.png由“1”變到“0”,image.png由“0”變到“1”,主觸發器就完成了一次翻轉。當時鐘脈沖image.png由“1”變到“0”時,從觸發器也跟著翻轉一次。


              image.png。這時image.png截止,image.png導通,這又可分兩種情況來分析。如果原來主觸發器處于“1”狀態,從觸發器也跟著處于“1”狀態,使image.png截止而image.png導通,這樣image.pngimage.png礦對地的通道都被載斷,當時鐘脈沖由“0”變成“1”時,主觸發器保持“1”狀態;如果原來主觸發器處于“0”狀態,從觸發器也跟著處于“0”狀態,則image.png導通,而image.png截止。當時鐘脈沖由“0”變成“1”時,image.png一路對地導通,使主觸發器變成“1”狀態??傊?,不管原來的狀態是什么,時鐘脈沖image.png由“0”變成“1”以后,主觸發器都會處于“1”狀態,當時鐘脈沖由“1”變成“0”時,從觸發器也跟著變成“1”狀態。


              image.png。根據類似的分析,不管觸發器原來處于什么狀態,時鐘脈沖image.png由“0”變成“1”以后,主觸發器會處于“0”狀態。

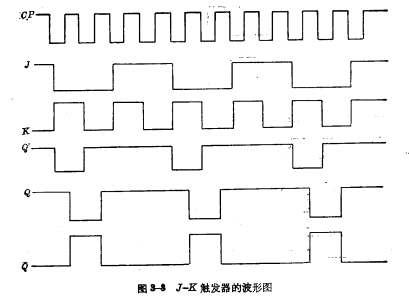

              圖8-8是J-K觸發器的波形圖,圖中image.pngimage.png代表輸出電平(即從觸發器的輸出電平),為了明白來見,還畫出了主觸發器一個輸出端image.png的電平。MOS J-K管觸發器,由圖可見,從觸發器總是跟著主觸發器變化,只不過在時間上延遲一些,因為主觸發器的變化發生在image.png由“0”變成“1”時,而從觸發器的變化發生在image.png由“1”變成“0”時。

              MOS J-K管觸發器,

              主從R-S觸發器當輸入端R和S都是“1”時,它的輸出狀態是不確定的,而J-K盡觸發器克服了這一缺點,不管輸入端J和K區有什么樣的電平,它的輸出狀態都是確定的。J-K觸發器的功能比較完善,所以用途較廣。例如當輸入端J和K都是“1”時,觸發器翻轉一次,因此可以作為計數器用。
