              離子注入法制造MOS源、漏區實現柵自對準

              信息來源: 時間:2020-11-30

              離子注入法制造MOS源、漏區實現柵自對準

              用離子注入法制造MOS器件的源、漏區,可以實現柵自對準。自對準mosfet。但完全由離子注入形成源、漏區的MOS結構是很不理想的。

              第一,為了得到P摻雜區較低的薄層電阻,要求注入的離子劑量是很高的(通常大于1013個/cm2),因而會使晶格發生嚴重的損傷,造成器件很大的反向漏電。如果注入劑量達不到相當的數量,源漏區的方塊電阻很大,使器件產生很高的源漏奇生電阻。

              自對準mosfet

              第二,由于注入的結深是很淺的,使得源漏耐壓很低。

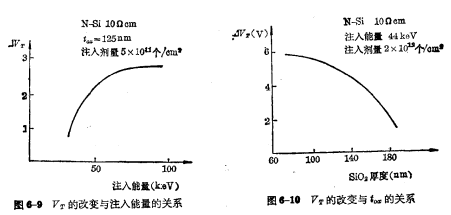

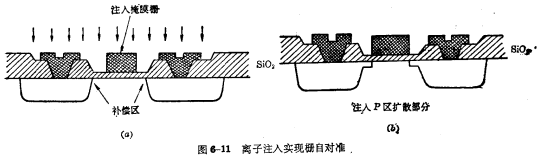

              這些原因限制了離子注入法在摻雜方面的使用。自對準mosfet。目前都采用離子注入與擴散相結合的方法,如圖6-11所示。

              自對準mosfet

              先用擴散技術制作器件的源漏,以得到P區所必須的薄層電阻,然后,用離子注入進行補償,以形成P區的擴展部分,如圖6-11(b)所示。自對準mosfet。采用鋁柵是為了保護柵氧化物,同時作為掩膜,使離子注入到預定的區域(稱為補償區),以形成柵自對準結構。

              用離子注入法實現柵自對準時,應注意:

              ①鋁柵電極應比普通P溝道工藝尺寸小得多,以留出補償區進行離子注入;

              ②為了使硼高子基本上都注入到硅中,在SiO2,中積累盡可能少,離子能量應調節適當;

              ③硼的注入能量均選在image.png左右,磷注入能量選用image.png,金屬層也應有足夠厚度;

              ④實際工藝中,補償區范圍可以從幾微米到幾十微米,氧化層厚度image.png左右,鋁金屬層厚度400nm左右,所獲得的補償區薄層電阻為4000Ω/口,退火時間15分,溫度為500℃左右。

              必須注意,因為注入在鋁電極形成之后,故退火溫度不能過高,不能超過鋁硅共熔點。
