威爾遜（Wilson）恒流源電路特性及分析
信息來源： 時間：2020-12-18
威爾遜（Wilson）恒流源電路特性及分析
威爾遜恒流源特性

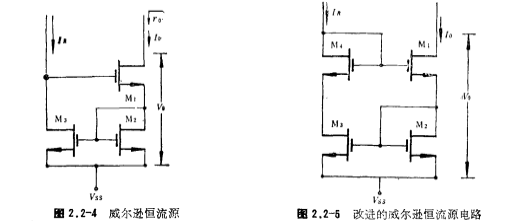

如圖2.2-4所示。由于負反饋作用使該電路具有很高的輸出阻抗和良好的恒流特性。
同樣可用交流小信號等效電路求出該電路輸出阻抗ro在不考慮M1管襯底偏置效應的情況下，ro可寫成：
如果假定
，并且
，那么（2.2-5）式可寫成：
（2.2-6）式與（2.2-4）式相同，因此，威爾遜恒流源也具有很大的輸出阻抗。
圖2.2-4中的M:、Ma管的漏源電壓是不相同的，為使其相同，可引入MOS二極管M.，其電路形式如圖2.2-5所示。這種電路與圖2.2-4相比，具有更好的恒流特性，故稱圈2.2-5恒流源電路為改進的威爾遜恒流源電路。
