CMOS管的偏置電路分析及解析
信息來源： 時間：2020-12-21
CMOS管的偏置電路分析及解析
所謂CMOS偏置電路，就是將圖2.3-1中的偏置電阻
，用P溝MOS管來代替，其電路形式如圖2.3-5所示，在1CMOS運算放大器以及其他的MOS模擬電路中，偏置電路一般采用圖2.3-5的電路形式。

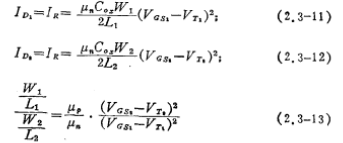

其設計公式如下：
式中的
為P溝道中的空穴遷移率，通常為n溝道中的電子遷移率μn的1/2~1/4。
在低電源電壓、低功耗CMOS運算放大器電路中，偏置電路有時采用圖2.3-6的電路形式。此時M2管工作在線性區。并有較大的
電壓，因此M2管的溝道寬長比較小，計算機分析表明，圖2.3-6電路偏置穩定性比圖2.3-6電路要好。其設計公式為
