CMOS互補輸出級電路工作原理講述

CMOS互補輸出級

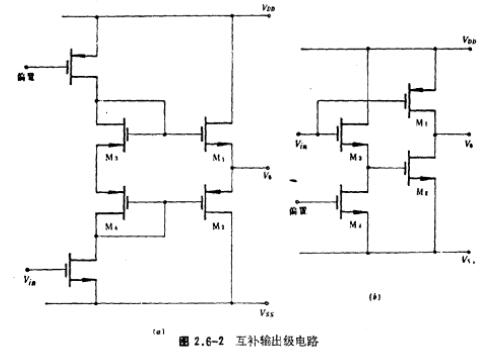

可以利用CMOS器件構成與雙極型電路相類似的互補輸出級形式，如圖2.6-20所示，圖中M1、M2構成互補輸出級，M3、M4是它們的偏置電路。但是正如以上所述，這種電路的輸出電阻是比較大的，而且其輸出電壓的擺幅也不夠大。該電路輸出電壓的擺幅不是簡單地等于正、負電源電壓減去每個MOS管的閾值電壓。由于襯底偏置效應，使輸出管的閥值電壓隨輸出電壓增大而增大，輸出擺幅將明顯減小。為了能達到盡可能大的輸出幅度，可采用圖2.6-26中的共源輸出級電路（并非跟隨器）。這里M3是源極跟隨器，它的偏置電壓也決定了M1，M2的靜態電流?？蛇m當選M1、M2的偏置電壓使它們的靜態工作電流很低，處于乙類執態。這時當輸入電壓正向變化時，M1電流增加，其源極電壓也正向變化。CMOS互補輸出級。因此，M2的電流增加，輸出電壓向負方向變化。與此同時，M1的電流卻減小，因此，負載電流由M2提供。反之，當輸入電壓負向變化時，M3和M2的電流均減小，輸出電壓向正方向變化。與此同時，M1的電流增加，它向負載提供電流。這種輸出電路可以看成是一種跨導放大器，當外接負載電阻后，它具有一定的電壓增益。該電路可以輸出較大的正、負向電壓擺幅（其正，負向擺幅決定于正、負電源電壓與M1、M2的飽和壓降），但它的輸出電阻卻很大，故它適用于驅動MOS電路的內部節點。

對于輸出級電路的進一步討論，可參看目錄文章。
