              講述晶體管熱電壓為基準的偏置電路分析

              信息來源: 時間:2020-12-31

              晶體管熱電壓image.png為基準的偏置電路

              晶體管熱電壓

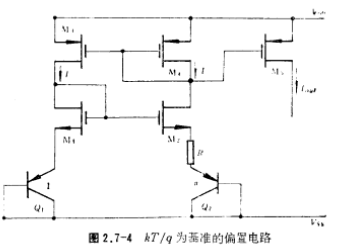

              通常定義熱電壓=image.png,式中image.png為玻爾茲曼常數,T為絕對溫度,q為電子電荷。以熱電壓為基準的偏置電路其典型電路形式如圖2.7-4所示。

              晶體管熱電壓

              圖中晶體管Q2的發射區面積是晶體管Q1發射區面積的n倍,M1~M4管構成反饋回路,使流過Q1和Q2的電流相等。由圖可得

              晶體管熱電壓

              而且

              將VBE關系式代入(2.7-6)式得

              晶體管熱電壓

              image.png和電阻R均為正溫度系數,只要選擇適當的系數n,可使偏置電流I具有零溫度系數,因而圖2.7-4電路的偏置電流與溫度無關,可作為基準電流源。

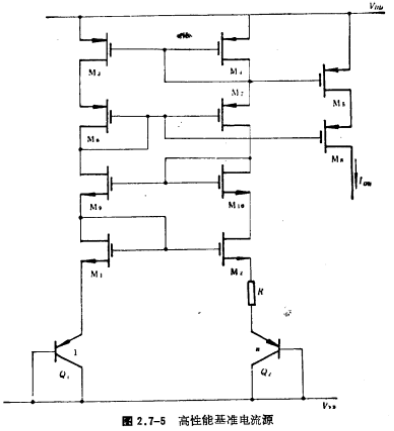

              由于溝道調制效應,流過M1和M4管的電流略有不同,且輸出電流image.png的大小也與輸出端電壓大小有關。為克服這一缺點,可用串級電流源,其電路形式如圖2.7-5所示。

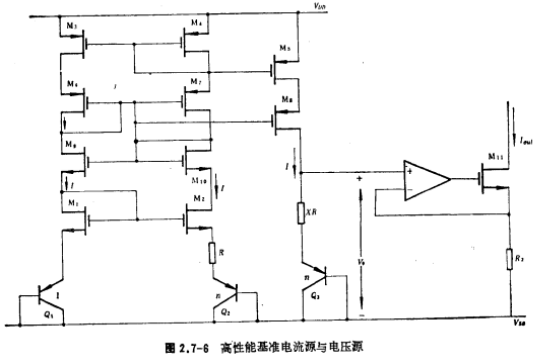

              用圖2.7-5的電路結構,可獲得基準電壓源和基準電流源,其電路形式如圖2.7-6所示。由圖和(2.7-7)式,Vo電壓可寫為

              晶體管熱電壓

              選擇適當的n和電阻系數X,使上式的第一項和第二項的溫度系數相互抵消,那么Vo可作為基準電壓。由圖可知,利用負反饋電路,可以將此基準電壓Vo轉換為穩定的電流image.png。
