              CMOS功率運放輸出級電路的原理圖分析及詳解

              信息來源: 時間:2021-1-30

              CMOS功率運放輸出級電路的原理圖分析及詳解

              前面介紹的CMOS運放,大都采用共源輸出級電路,因而輸出阻抗較高,且驅動力也較差。CMOS功率輸出級電路。本節將討論輸出阻抗低,能驅動大容負載(包括低阻值的電阻負載)、靜態功耗小的CMOS功運放,CMOS功率運放的設計包括兩部分,即前置放大和輸出級,而前置放大器的設計同前面討論的各類CMOS運放的設計沒有什么區別,因此本節主要討論CMOS功率運放輸出級電路的設計方法。

              1、CMOS輸出級電路原理

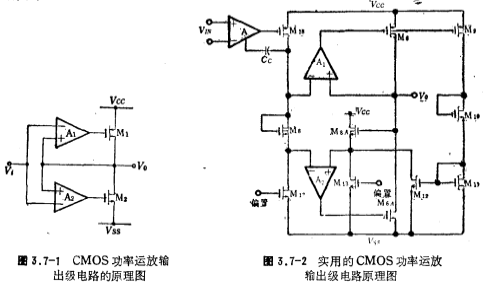

              圖3.7-1是CMOS功率運放輸出級電路的原理圖,A1放大器與共源放大器M1構成全負反饋放大器;同樣,A2放大器與共源放大器M2也構成全負反饋放大器,即構成電壓跟隨器,所以它的電壓增益為image.png且具有低的輸出阻抗。CMOS功率輸出級電路。圖3.7-1電路主要缺點是由于A1和A2的失調電壓使驅動電路M1和M2的靜態工作電流很難確定。

              在圖3.7-1電路的基礎上,給出實用的CMOS功率運放輸出級電路,其原理圖如圖3.7-2所示。

              CMOS功率輸出級電路

              圖中的放大器A作為輸出級電路的前置放大器,Cc為前置放大器的補償電容。輸入信號經輸入級A放大器放大以后加到image.png的柵極,其源極得到較大幅度的信號。正半周信號經放大器image.png之后送到輸出端,由于image.png構成負反饋回路,A1負輸入端的信號幅值與A1正輸入端的信號(輸出信號)幅值相同,即構成增益為1的負反饋放大器。CMOS功率輸出級電路。負半周信號經放大器image.png之后送到輸出端,image.png構成負反饋回路,增益也為1。因此,輸出級是增益為1的負反饋放大器,正因為深度負反饋,所以工作點穩定且具有低的輸出阻抗。M18和M17的漏極信號電壓處于正半周時,A1驅動M6,向負載提供電流,此時image.png處于小電流或截止狀態;當M18和M17的漏極信號電壓處于負半周時,A2驅動image.png,從負載吸入電流,此時image.png處于小電流或截止狀態,因而圖3.7-2輸出級電路是甲、乙類推挽式放大器。

              圖中的image.png,可使輸出管image.png的靜態電流保持平衡,并具有確定的值。假如由于A1放大器的失調電壓使M6管的靜態電流增大,由于M6管電流增大,使image.png管電流也增大,通過image.pngimage.png電流增大,其VGS電壓也增大,由于輸出電壓處于定值(零伏),這祥在放大器A2的正輸入端得到負電壓,其輸出端電壓變負即驅動image.png柵極電壓減小,使image.png電流減小。

              由圖及上面討論可知,A1與A2的失調可由源跟隨器image.png的VGS的變化量來消除,以保證image.png在靜態條件下其工作電流具有額定值。

              正向輸出增益為1的負反饋放大電路A1如圖3.7-3所示。

              CMOS功率輸出級電路

              由M1~M5構成差分放大器,它與共源放大器image.png組成增益為1的負反饋放大器,圖中的Cc和MPC管組成放大器的頻率補償,該電路具有大的正向共模輸入電壓范圍。CMOS功率輸出級電路。當輸入電壓為正向電壓時,image.png管的VGS電壓加大,使輸出電流增大。為了盡可能增大輸出電流,除了提高M6管的跨導image.png外應提高VGS的最大值image.png。在image.png條件下,M1、M2應仍工作在飽和區。

              由圖可得

              CMOS功率輸出級電路

              CMOS功率輸出級電路

              所以

              CMOS功率輸出級電路

              由(3.7-3)式可知,增大image.png,應增大M1,M2管閾值電壓image.png加大閾值電壓除了在工藝上保證外,將M1和M2的襯底接在負電源Vss上,即利用襯底偏置效應使閾值電壓image.png。加大image.png,并且image.png增大VT也隨之加大,這樣,保證了隨著輸入信號image.png增大,image.png管的VGS,電壓也隨之加大,增大了輸出電流,其最大輸出電流決定于image.png的跨導image.png。

              關于負向輸出電路A2的結構可參看圖3.7-4,其工作原理與正向輸出電路相同,這里不再贅述。

              2、CMOS功率運放輸出級實際電路

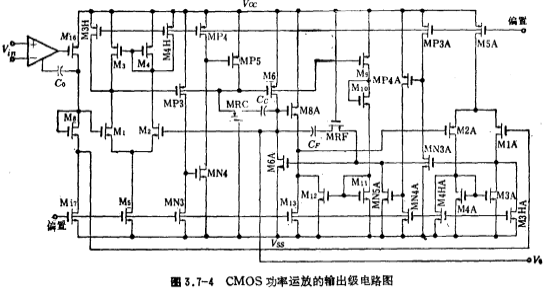

              根據圖3.7-2原理圖,設計出CMOS功率運放輸出級電路圖如圖3.7-4所示。圖中image.pngimage.png構成A1放大器,image.png構成A2放大器,image.png為運放的輸出級電路,image.png分別為A1和A2的頻率補償電容。CMOS功率輸出級電路。現對圖中MOS管image.png的作用作些說明,當很大的負向電壓加到M1管的柵極時,使M5管的漏源電壓為零,差分放大器M1和M2無電流流過,若無image.png出管,則image.png管的柵極電位是浮置的,即不確定,這樣image.png管可能不處于截止狀態;當加image.png管后,使image.png管的柵極電位等于電源電壓Vcc,保證image.png管處于良好截止狀態。

              同樣image.png的作用是,image.png的柵極為很大的正向電壓時,image.png的柵極電位為Vss,從而使image.png管處于良好的裁止狀態。


              圖3.7-4電路還具有限流性能,若image.png過流,MP1電流加大,經image.png,使image.png的柵極電壓上升,從而減小流過image.png的電流,起了限流作用。image.png的最大電流限制在60毫安左右。

              最后,對圖3.7-4電路的頻率響應作些說明。為簡單起見,只討論A1放大器與M6構成的正向放大器在開環條件下所產生的零極點。其交流等效電路如圖。3.7-5所示。

              CMOS功率輸出級電路

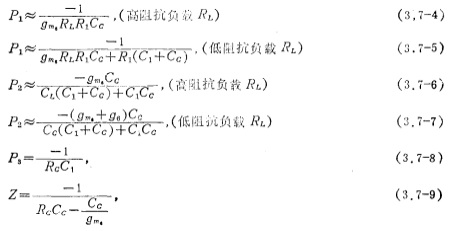

              圖中image.png是輸入差分放大器的跨導,image.pngimage.png的跨導,R1、C1分別是輸入差分放大器的輸出阻抗和輸出電容,R1、C1分別是輸出端的負載電阻和負載圖電容,Rc、Cc是頻率補償元件。經計算(可參閱文獻[16]),其零點、極點額率為


              以上各式中P1是低頻極點(即主板點),P2、P3為高頻極點,image.png管的輸出電導,Z為零點。CMOS功率輸出級電路。只要適當選擇零點,可消去由于極點所產生的相移,使電路在閉環錯況下保持穩定。

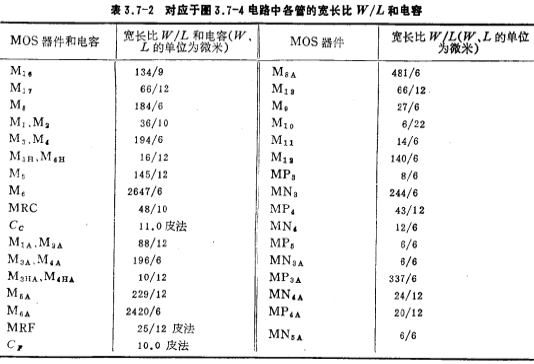

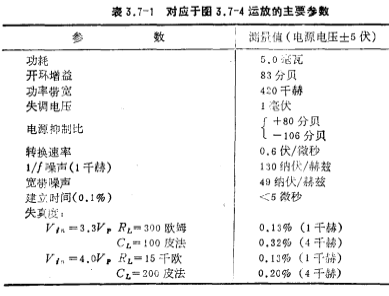

              這電路的主要參數和器件尺寸、電容值分別列于表3.7-1和表3.7-2。

              CMOS功率輸出級電路

              CMOS功率輸出級電路
