MOS開關電容的等效電阻電路及計算公式

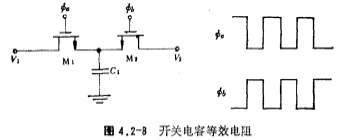

近年來，在MOS模擬集成電路中，普遍采用由MOS模擬開關、MOS電容和MOS運放構成的開關電容電路，如開關電容濾波器，開關電容振蕩器等。這些電路的主要原理是，在時鐘信號的作用下，模擬開關和電容構成的開關電容電路可看成一個等效電阻。由MOS模擬開關和MOS電容構成的等效電阻，其電路形式如圖4.2-8所示，M1和M2為n溝的模擬開關，柵極分別作用ΦaΦb時鐘信號，當Φa為高電平（Φb為低電平）M1導通，M2截止，電容C1與信號源電壓V1接通，V1對電容C1充電；MOS開關電容。當Φb為高電平時（Φa為低電平）M2導通，M1截止，電容C1與V2接通，電容C1向V2放電，直至電容電壓降低到V2為止，這樣由電源V1流入電源V2的總電荷量為：

若時鐘信號ΦaΦb的周期為T，并設電源V1和V2的頻率小小于時鐘信號頻率，那么在一個周期內電源V1向電源V2傳遞的平均電流為：

開關電容可等效一個電阻，其關系式為：

若C=1皮法，f=100千赫，那么開關電容的等效電阻為10兆歐，其占用芯片面積只有0.01平方毫米。MOS開關電容。（4.2-3）式是設計開關電容電路的重要關系式，根據此關系式可以設計出高性能開關電容積分器，開關電容濾波器和開關電容振蕩器等。
