詳解開關電容濾被器的使用分析及運用
信息來源： 時間：2021-3-17
詳解開關電容濾被器的使用分析及運用
開關電容濾被器的使用

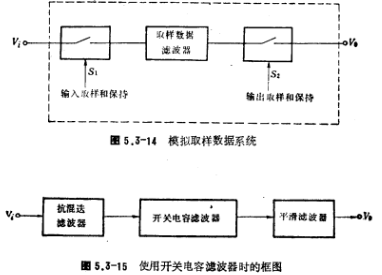

在使用開關電容濾波器時，其輸入端和輸出端應分別接上一個模擬低通濾波器，這是因為開關電容濾波器是一個模擬取樣數據系統，其幅圖如圖5.3-14所示。由理論分析可知，模擬取樣系統輸入信號的最高須率必須小于1/2的取樣頻率fcx，否則會產生混迭失真。因此，在開關電容濾波器之前，需附加一個抗混迭低通濾波器，以濾去高于fcx/2的頻率成分。又因開關電容濾波器輸出端是取樣保持信號，為將此信號轉換成連續信號，在輸出端也要接上一個低通濾波器，以濾除輸出信號中的開關信號成分，這種低通濾波器通常稱為平滑濾波器。圖5.3-15表示使用開關電容濾波器時的框圖?？够爝_濾波器和平滑濾波器一般采用RC有源低通濾波器，其電路形式通常選用本章第二節圖5.2-1所示的低通有源濾波器電路，該電路結構簡單，并便于同開關電容濾波器一起集成在同一MOS芯片上。
