ICM7555時基內部電路圖及其功能分析

ICM7555內部電路圖如圖6.3-2所示。對應于圖6.3-1，我們可以看出，圖中M1~M4構成比較器1；M5~M8構成比較器2：M9~M13及倒相器組成R-S觸發器；M16為放電管；M10~M15為互補輸出級電路；3個100千歐姆電阻構成分壓電路，其分壓電壓分別加在比較器1的倒相輸入端和比較器2的同相輸入端。

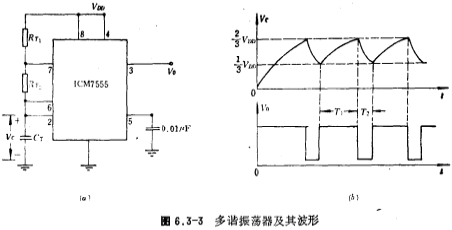

ICM7555時基電路具有多種功能，不僅可作為單穩態觸發器和延時電路，還可作為多諧振蕩器、分頻器、電壓一頻率轉換器和頻率-電壓轉換器等，應用十分廣泛。ICM7555內部電路圖。下面介紹ICM7555構成的多諧振蕩器（圖6.3-3a），圖6.3-3a多諧振蕩器與單穩態觸發器（圖6.3-1）在電路結構上的不同之處在于放電回路中接入定時電阻，此外，其觸發端2與閾值端6接在一起，一旦接通電源，定時電容CT兩端的電壓Vc為零，此時觸發器被置位（S=1，R=0），R-S觸發器輸出端Q為高電平，電路輸出端也為高電平，圖6.3-3a中放電管截止，電源電壓VDD通過電阻和向電容CT充電，使電容兩端的電壓Vc逐漸上升，當Vc上升到時，比較器1輸出電壓由低電平變為高電平，R-S觸發器被復位，輸出端電壓由高電平變為低電平。ICM7555內部電路圖。此時，由于放電管M1導通，電容CT上的電荷通過放電，當Vc下降到時，比較器2的輸出電壓由低電平變為高電平，R-S觸發器又一次被置位，輸出端的電壓由低電平變為高電平。這樣周而復始就獲得多諧振蕩器的振蕩波形，如圖6.3-3b所示。根據充放電方程式，脈沖寬度T1、T2可分別表示為

由上式，得振蕩頻率fo為

振蕩波形的占空比為

由上式可知，占空比總大于50%；為使振蕩波形接近于方波，應遠大于。
