詳解調制器的基本工作原理及電路圖分析

采用MOS開關電容技術，可將一些重要的非線性電路（如調制器、檢波器等）制成MOS集成電路。

1、調制器電路圖

典型的開關電容調制器如圖6.4-1所示。圖中Vm（t）為調制信號，Vc（t）為載頻信號。輸出信號Vo（t）是Vm（t）與Vc（t）的乘積，因此，圖6.4-1所示的電路也稱為乘法器。為使電路正常工作，時鐘信號ф1、ф2的頻率應遠大于載頻信號頻率。

2、調制器電路的工作原理

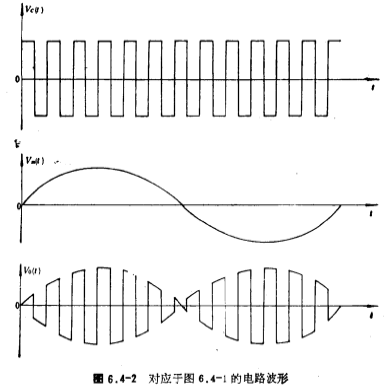

當載頻信號Vc（t）的幅值為正時，M7、M8導通，加在M1柵極的時鐘信號為ф1、加在M1柵極的時鐘信號為ф2，這樣由M1、M2、M3和M4開關與電容C構成開關電容電路，其等效電阻為-T/C，而M4、M5和電容C所構成的開關電容電路，其等效電阻為T/C，增益Vo（t）/Vm（t）=1；當載頻信號Vc（t）的幅值為負時，M8、M9導通，加在M1柵極的時鐘信號為ф2，加在M2棚極的時鐘信號為ф1，這樣由M1、M2、M3和M4開關與電容C所構成的開關電容電路，其等效電阻為T/C，此時增益Vo（t）/Vm（t）=-1。調制器工作原理。如上所述，輸出信號Vo（t）的幅值與Vm（t）的幅值相同，其極性決定于載頻信號Vc（t）幅值的極性。圖6.4-2表示Vc（t）、Vm（t）和Vo（t）的波形。由圖可知，Vo（t）為乎衡調幅信號。若在圖6.4-1所示的電路輸出端加上低通濾波器，可實現相位檢波、調幅波檢波和調頻波解調。
