高頻MOS場效應晶體管應用電路舉例解析

最早使用高頻MOS場效應晶體管、并且目前用得最多的是調頻接收機的射頻級和第一混頻級；隨著級聯型晶體管的出現，開始被用于甚高頻電視機的射頻級，起著去除各種雜波、改善交擾調制特性的作用。圖2.45是在射頻級和混頻級使用MOS場效應晶體管構成調頻前置電路的例子。由于在甚高頻電視機的射頻級廣泛采取自動增益控制電路，也有人認為混頻級采用雙極型電路就足可以了。

應用于中頻級，可使電視機的第一中頻級偏置電路簡化，中頻變壓器容易取得高Q值，自動增益控制的頻率變化小等。高頻MOS場效應晶體管應用電路。雖然有這些特點（圖2.46除外），但中頻級有集成電路化的趨勢，這種電路，在成本方面并沒有優點。

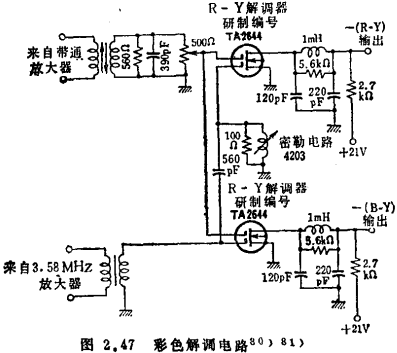

雙柵型的應用例子有：在第二柵上加拍頻的乘積檢波器²⁹⁾;如圖2.47所示的在第一柵上加控制信號——副載波，在第二柵上加色度信號進行鑒相的彩色解調器^30）~32）。

在倍頻方面的應用，除有與真空管一樣的使用方法外，尚有利用平方律特性反向激勵兩個MOS場效應晶體管，使漏電流流入共同的負載，因而抵銷掉基波分量的寬帶倍頻器的例子。
