              MOS場效應晶體管如何構成顯示電路及其電路圖分析

              信息來源: 時間:2021-11-10

              MOS場效應晶體管如何構成顯示電路及其電路圖分析

              MOS場效應晶體管顯示電路

              屬于串行同步式計算機中的臺式機所用的顯示電路系統,如圖3.97所示,是將各位顯示時間錯開進行顯示的掃描顯示方式25)。因而,通常只顯示1位,具有低功耗和構成元件少等特點。

              MOS場效應晶體管顯示電路

              所用器件有暫存二進制數碼的移位寄存器、轉變為十進制數的譯碼器以及規定顯示數位的數字計數器。因數字計數器可由前節所述的定時脈沖發生電路構成,此處只談譯碼器及其驅動電路。

              (1)輝光放電管顯示電路及其驅動電路

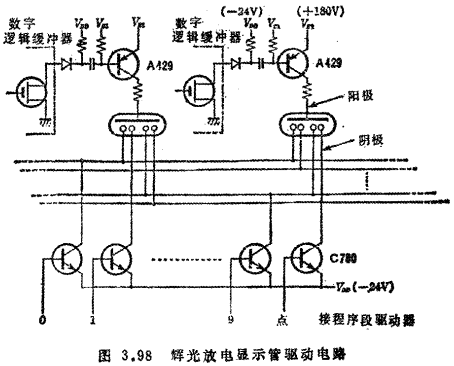

              輝光放電管因其特性要求相當高的驅動電壓,例如+180V左右,因此,不能用MOS場效應晶體管直接驅動輝光放電管,而必須使用圖3.98所示的驅動緩沖器電路。MOS場效應晶體管顯示電路。

              MOS場效應晶體管顯示電路

              此圖中與輝光放電管陰極相連的緩沖器的N-P-N晶體管,當十進制數的電平為0V電位時導通,使輝光放電管發光變亮。MOS場效應晶體管顯示電路。因而陰極驅動的轉換十進制數的顯示電路。其輸出電平應處于0V電位。根據這一要求繪出的顯示電路的真值表,如表3.16。相應的輝光放電管等的顯示電路示于圖3.99。

              MOS場效應晶體管顯示電路

              MOS場效應晶體管顯示電路

              (2)鏡嵌型顯示管顯示電路與驅動電路——1

              (熒光數碼管、發光二極管等)

              鑲嵌型顯示管,顧名思義,是各段組合起來構成數字。目前的鑲嵌型顯示管主要采用圖3.100所示的三種。

              MOS場效應晶體管顯示電路

              現假定各段的名稱如圖3.100所示,而顯示數字的結構則如圖3.101所示。

              MOS場效應晶體管顯示電路

              圖3.101中的數字與各段的關系,可用表3.17的邏輯表表示。

              表中的輸出電平為“1”電平時,可看作顯示管發光變亮。由此表可得對應于鑲嵌管各枝A~H、I 的邏輯公式。如構成滿足這些公式的邏輯電路,就能得到所需要的電路。圖3.102(a)、圖3.103給出這三種電路的結構,是采用只讀存儲器的例子。

              MOS場效應晶體管顯示電路

              MOS場效應晶體管顯示電路

              廣泛使用的鑲嵌型顯示管多為熒光數碼管和發光二極管。驅動電壓為負六十幾伏至負二十幾伏。MOS場效應晶體管可直接驅動。因此包括驅動電路在內的顯示譯碼電路,目前多已集成電路化。

              MOS場效應晶體管顯示電路

              MOS場效應晶體管顯示電路
