              MOS晶體管的增強型晶體管和耗盡型晶體管

              信息來源: 時間:2022-6-24

              MOS晶體管的增強型晶體管和耗盡型晶體管

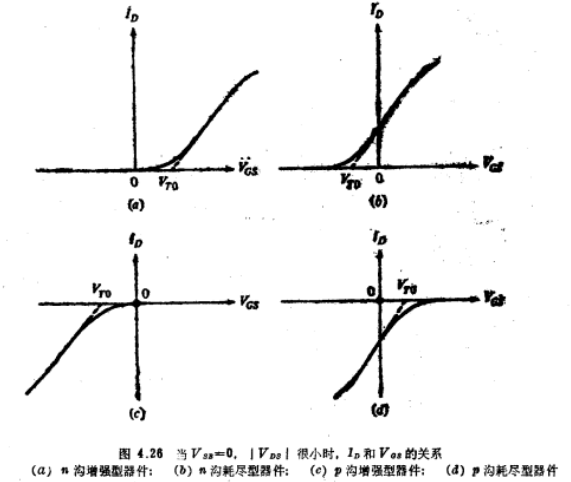

              考慮式(4.4.30)這一簡單模型。根據VTO的正負號,MOS晶體管可分為兩大類。VTO為正的n溝晶體管稱為增強型(或“常態截止”型)器件;而VTo為負的n溝晶體管稱為耗盡型(或“常態導通”型)器件。這些名稱起源于早些年代,那時弱反型被忽略,并且認為n溝晶體管在VGS>VTO時導通,在VGS<VTO時截止(假設VSB=0)。因此,若VTo正,則在VGS==0時晶體管截止,取一個正的VGS來“增強”溝道,從而使器件導通。若VTo為負,則在VGS=0時,n溝器件已經導通,取一個負的VGS來“耗盡”溝道,從而使器件截止。對于p溝器件,負的VTo對應于增強型,正的VTo對應于耗盡型。在lVDSl很小的條件下,四種類型器件的ID-VGS特性示于圖4.26。

              增強型晶體管和耗盡型晶體管

              VTO值原則上可在制造時通過淺離子注入來調整。在這種工藝中,器件受高能離子轟擊。如果所有這種離子都能停留在氧化層-半導體界面上,則它們的效果將與式(2.2.6)中的Qˊo相同。這樣,VFB值就可得到調節,而VFB又可調節式(4.4.27)中的VTO。然而實際上離子注入不可能那樣淺,散布的離子進入襯底可能產生二次效應,因此最終得到的器件無法在本章中得到精確模似。離子注入器件將在第6章中討論。
