              MOS場效應管的類型及特點分析

              信息來源: 時間:2020-12-8

              MOS場效應管的類型及特點分析

              上一節以n溝道增強型MOS場效應管為例,定性說明了場效應管的工作原理,如果按照不同導電溝道來區分的話,則還存在另一種P溝道增強型MOS場效應管。MOS場效應管的類型。這種管子以n型半導體作為襯底材料、源和漏區是p+擴散區,將圖1.1-3中的n+換成p+,p型硅換成n型硅,而且n溝道換成p溝道,即得P溝道MOS場效應管結構剖面圖.它也屬于增強型管子,因為在柵極電壓為零時,源和漏區之間不存在導電溝道。在正常工作時,源一般也接地,漏區接負電位。柵極上加負電位時,在n型半導體表面有一個指向外面的表面電場,使表面耗盡,甚至可以反型,當image.png(此時image.png)時n型表面強反型成為p型,將源、漏的p+區連接起來,這時,若在漏極加上負電壓就有電流流過。由上述分析可知,n溝與P溝器件的工作原理基本上相同,唯極性相反,導電溝道不同。n溝增強型管工作時,柵與漏均接正電壓,與雙極型中的nPn管相似。MOS場效應管的類型。傳導電流的載流子是空穴,閾值電壓VT為正值。

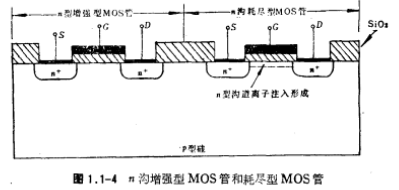

              除了增強型場效應管以外,還有一類稱為耗盡型管,常見的有n溝道耗盡型管,如圖1.1-4所示。它的主要特點是柵極不加電壓時,n型溝道已經存在了,控制氧化層中一定數量的正電荷或用離子注入便能做到這一點。當n溝耗盡型管柵極上施加負電壓VGS時,溝道的導電會減小,在一定的VDS作用下,流過溝道的IDS減小。如果VGS的絕對值增加,IDS繼續減小。當image.png時,它會完全抵消氧化層中的正電荷對P型表面的影響,使原來的n型感應溝道完全消失,這時即使漏極上加有正的電壓VDS,也不會有電流流過。我們稱這時管子截止了。使耗盡型管截止(表面溝道消失)所需加的柵極電壓(閾值電壓)稱為截止電壓(VT),顯然,n溝耗盡型管的VT<0。

              MOS場效應管的類型

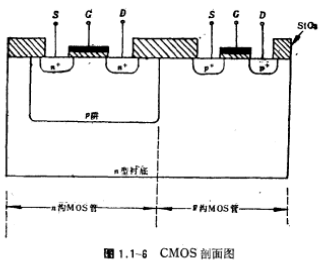

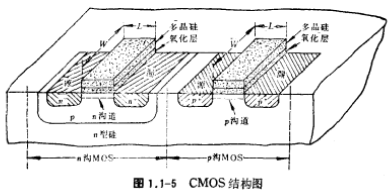

              在圖1.1-4中,P襯底同時形成n溝增強型場效應管和n溝耗盡型場效應管。這種結構與工藝通常稱為E/DMOS,是NMOS的一種類型。MOS場效應管的類型。此外,在同一襯底上,生成P溝MOS場效應管和n溝MOS場效應管,這種結構與工藝通常稱為CMOS,由于CMOS電路結構簡單,功耗小,因而在MOS集成電路中,廣泛采用CMOS電路結構與工藝,CMOS電路的結構圖和剖面圖分別如圖1.1-5、圖1.1-6所示。

              MOS場效應管的類型

              原則上還存在一種P溝道耗盡型器件,它與n溝道耗盡型的不同之處是以n型硅作為襯底。這種管子要求在柵極不加電壓時,源和漏之間的表面已經存在P型溝道,如果源與襯底相連并且接地,只要在漏端加一負電壓,空穴便能在源和漏之間流動,形成漏-源電流;當柵極上加上正電壓時,溝道中空穴濃度減小,導電能力減弱,漏-源電流減小。使表面溝道消失所需加在柵極上的電壓為VT,顯然,對于P溝道耗盡型管image.png。MOS場效應管的類型。由于p溝耗盡型MOS制作困難,其特性又不如n溝MOS,所以實際應用很少。

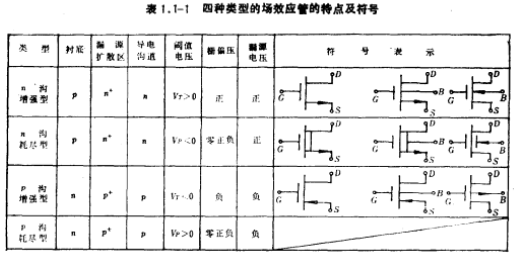

              綜上所述,一共有四種類型的場效應管,它們是n溝增強型、n溝耗盡型、P溝增強型、P溝耗盡型。表1.1-1中列出了上述四類MOS場效應管的特點和三種常用的符號表示。

              MOS場效應管的類型
